Panasonic Aquarea · T-CAP
Pompy ciepła Panasonic Aquarea T-CAP: pełna moc w mrozie
T-CAP daje moc z nazwy modelu do -15°C na zewnątrz przy wodzie 55°C. W katalogu jest 41 pomp T-CAP 9, 12 i 16 kW: zestawy generacji K i monobloki generacji J.
Dla kogo jest Aquarea T-CAP
Panasonic przeznacza serię T-CAP do nowych i modernizowanych budynków, także ogrzewanych grzejnikami. To seria dla domu, w którym pompa ma dać pełną moc także w mrozy.
Według producenta zestawy T-CAP generacji K pracują do -28°C na zewnątrz. Monobloki T-CAP generacji J pracują do -20°C.
Jednostki T-CAP generacji M, z czynnikiem R290 i mocą do 30 kW, opisujemy razem z całą generacją M.
Parametry zestawów T-CAP K w mrozie
| Moc z nazwy | Zasilanie w katalogu | Moc przy -7°C, woda 35°C | Moc przy -20°C, woda 35°C | Moc przy -20°C, woda 45°C | Moc przy -20°C, woda 55°C |
|---|---|---|---|---|---|
| 9 kW | 230 V i 400 V | 9,0 kW | 8,8 kW | 8,8 kW | 8,5 kW |
| 12 kW | 230 V i 400 V | 12,0 kW | 11,5 kW | 10,2 kW | 8,7 kW |
| 16 kW | 400 V | 16,0 kW | 16,0 kW | 15,0 kW | 12,0 kW |
Moc przy -7°C podają strony modeli Panasonic. Moc przy -20°C pochodzi z tabeli doboru Panasonic: sama pompa, bez grzałki, przy 7 m rur między jednostkami.
Przy -20°C i wodzie 35°C zestaw T-CAP 9 kW daje 8,8 kW. Zestaw Aquarea K 9 kW na 230 V daje w tych warunkach 5,0 kW.
- Temperatura wody do instalacji: do 60°C, gdy na zewnątrz jest -10°C albo cieplej. W jednostkach 9 i 12 kW między -10°C a -15°C spada do 55°C.
- Klasa energetyczna ogrzewania: A+++ przy wodzie 35°C i A++ przy 55°C.
- Standardowa jednostka zewnętrzna 9 i 12 kW: 1340 x 900 x 320 mm, 65 dB(A) w trybie ogrzewania.
- Cicha jednostka WH-UQZ ma 1410 x 1284 x 322 mm. Waży 131 kg w wersjach 9 i 12 kW, a 145 kg w wersji 16 kW.
- Rury między jednostkami w zestawach Bi-bloc: 3-30 m, przy różnicy wysokości do 20 m.
All in One, Bi-bloc i monoblok w serii T-CAP
All in One: KIT-AXC i KIT-AQC
Jednostka wewnętrzna ma zasobnik ciepłej wody ze stali nierdzewnej, 185 l albo 260 l. Zajmuje około 60 x 60 cm podłogi. Zasobnik 260 l producent przeznacza do domów, które zużywają dużo ciepłej wody.
Bi-bloc: KIT-WXC i KIT-WQC
Jednostka wewnętrzna ma pompę obiegową, przepływomierz, filtr magnetyczny i grzałkę elektryczną, ale nie ma zasobnika. Zasobnik i zawór trójdrogowy, który kieruje wodę do zasobnika albo do ogrzewania, dobiera się osobno.
Monoblok T-CAP generacji J: WH-MXC
Monoblok to cała pompa w jednej obudowie na zewnątrz domu. Do budynku prowadzą tylko rury z wodą grzewczą. W obudowie są pompa obiegowa, przepływomierz i filtr magnetyczny, a zasobnik dobiera się osobno.
Woda do instalacji ma zwykle najwyżej 60°C. 65°C jest możliwe tylko przy 5-20°C na zewnątrz i specjalnej nastawie sterownika. Monobloki 9 i 12 kW na 230 V dają przy -7°C moc z nazwy przy wodzie 35°C i 55°C.
Monoblok ma 1410 x 1283 x 320 mm i waży 140 kg. Moc akustyczna to 65 dB(A) w trybie ogrzewania przy +7°C. Tabela doboru Panasonic nie obejmuje monobloków J, dlatego mocy przy -20°C dla nich nie podajemy.
Jak dobieramy moc pompy T-CAP
Moc dobieramy z obliczeń, bez zapasu „na wszelki wypadek”. Obliczenia opieramy na zużyciu paliwa i na świadectwie energetycznym, jeśli dom je ma.
Dla okolic Warszawy norma PN-EN 12831 przyjmuje -20°C na zewnątrz. Przy tej samej mocy z nazwy T-CAP traci w takim mrozie mniej mocy niż Aquarea K, więc rzadziej potrzebuje grzałki.
Model wybieramy według mocy przy -20°C i przy temperaturze wody, której potrzebuje instalacja. Liczba w nazwie modelu nie wystarcza.
W istniejącym domu przed montażem płuczemy starą instalację i wymagamy głowic termostatycznych na grzejnikach.
Wszystkie pompy T-CAP w katalogu
Karta pompy ma parametry konkretnego zestawu albo monobloku i formularz zapytania o cenę.
T-CAP All in One generacji K (22)
- KIT-AQC09KE8 - 9 kW, zasobnik 185 l, 400 V, jednostka zewnętrzna cicha
- KIT-AQC09KE83 - 9 kW, zasobnik 260 l, 400 V, jednostka zewnętrzna cicha
- KIT-AXC09K6E5 - 9 kW, zasobnik 185 l, 230 V
- KIT-AXC09K6E53 - 9 kW, zasobnik 260 l, 230 V
- KIT-AXC09K9E8 - 9 kW, zasobnik 185 l, 400 V
- KIT-AXC09K9E81 - 9 kW, zasobnik 185 l, 400 V, wersja z końcówką 1
- KIT-AXC09K9E83 - 9 kW, zasobnik 260 l, 400 V
- KIT-AXC09K9E831 - 9 kW, zasobnik 260 l, 400 V, wersja z końcówką 1
- KIT-AQC12KE8 - 12 kW, zasobnik 185 l, 400 V, jednostka zewnętrzna cicha
- KIT-AQC12KE83 - 12 kW, zasobnik 260 l, 400 V, jednostka zewnętrzna cicha
- KIT-AXC12K6E5 - 12 kW, zasobnik 185 l, 230 V
- KIT-AXC12K6E53 - 12 kW, zasobnik 260 l, 230 V
- KIT-AXC12K9E8 - 12 kW, zasobnik 185 l, 400 V
- KIT-AXC12K9E81 - 12 kW, zasobnik 185 l, 400 V, wersja z końcówką 1
- KIT-AXC12K9E83 - 12 kW, zasobnik 260 l, 400 V
- KIT-AXC12K9E831 - 12 kW, zasobnik 260 l, 400 V, wersja z końcówką 1
- KIT-AQC16KE8 - 16 kW, zasobnik 185 l, 400 V, jednostka zewnętrzna cicha
- KIT-AQC16KE83 - 16 kW, zasobnik 260 l, 400 V, jednostka zewnętrzna cicha
- KIT-AXC16K9E8 - 16 kW, zasobnik 185 l, 400 V
- KIT-AXC16K9E81 - 16 kW, zasobnik 185 l, 400 V, wersja z końcówką 1
- KIT-AXC16K9E83 - 16 kW, zasobnik 260 l, 400 V
- KIT-AXC16K9E831 - 16 kW, zasobnik 260 l, 400 V, wersja z końcówką 1
T-CAP Bi-bloc generacji K (11)
- KIT-WQC09K3E8 - 9 kW, 400 V, jednostka zewnętrzna cicha
- KIT-WXC09K3E5 - 9 kW, 230 V
- KIT-WXC09K3E8 - 9 kW, 400 V
- KIT-WXC09K3E81 - 9 kW, 400 V, wersja z końcówką 1
- KIT-WQC12K9E8 - 12 kW, 400 V, jednostka zewnętrzna cicha
- KIT-WXC12K6E5 - 12 kW, 230 V
- KIT-WXC12K9E8 - 12 kW, 400 V
- KIT-WXC12K9E81 - 12 kW, 400 V, wersja z końcówką 1
- KIT-WQC16K9E8 - 16 kW, 400 V, jednostka zewnętrzna cicha
- KIT-WXC16K9E8 - 16 kW, 400 V
- KIT-WXC16K9E81 - 16 kW, 400 V, wersja z końcówką 1
Monobloki T-CAP generacji J (8)
Montaż i serwis pomp T-CAP

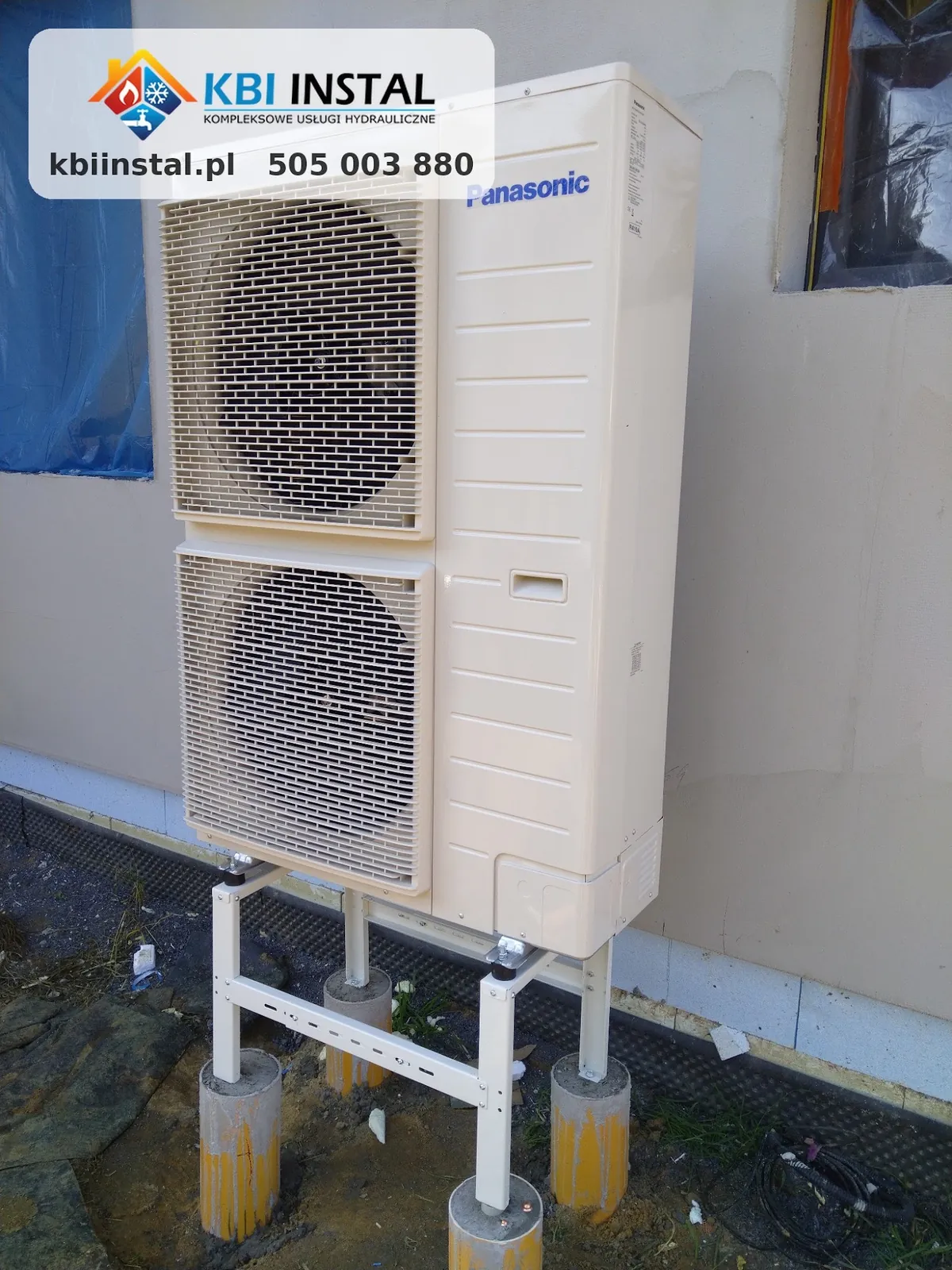

Jako akredytowany instalator Panasonic sami uruchamiamy pompy T-CAP i prowadzimy ich serwis gwarancyjny. Pracujemy w Wieliszewie, Legionowie, Warszawie i okolicach.
Pytania o Aquarea T-CAP
Co znaczy, że T-CAP utrzymuje moc?
Pompa daje moc z nazwy modelu do -15°C na zewnątrz przy wodzie 55°C. Poniżej tej temperatury moc spada. Przy -20°C i wodzie 55°C zestaw 12 kW daje 8,7 kW.
Czym jest wersja cicha T-CAP?
Zestawy KIT-AQC i KIT-WQC mają jednostkę zewnętrzną WH-UQZ. Według Panasonic ma ona 58 dB(A) w wersjach 9 i 12 kW i 62 dB(A) w wersji 16 kW. Standardowa jednostka ma 65 dB(A). Wersja cicha jest w katalogu tylko na 400 V.
Zestaw czy monoblok T-CAP?
W zestawie część pompy stoi w domu, a jednostki łączą rury z czynnikiem R32. Monoblok stoi w całości na zewnątrz i do domu prowadzą tylko rury z wodą. Wbudowany zasobnik ciepłej wody ma tylko zestaw All in One.
Czy T-CAP pracuje z grzejnikami?
Producent przeznacza serię także do budynków z grzejnikami. Zestawy generacji K podają wodę do 60°C, gdy na zewnątrz jest -10°C albo cieplej. Przed montażem sprawdzamy, czy obecne grzejniki wystarczą.
Ile kosztuje pompa T-CAP z montażem?
Cennika nie publikujemy. Koszt zależy od mocy, wersji zestawu i zakresu prac w kotłowni. Wycenę przygotowujemy indywidualnie po rozmowie o domu.
