Panasonic Aquarea · generacja M
Pompy ciepła Panasonic Aquarea M: od 9 do 30 kW
Generacja M pracuje na czynniku R290, a z domem łączy ją tylko woda grzewcza. W katalogu jest 22 pozycji: jednostki zewnętrzne 9-30 kW i jednostki wewnętrzne do nich.
Dla kogo jest Aquarea M
Producent przeznacza generację M do nowych budynków i do modernizacji. Jednostki T-CAP M 9, 12 i 16 kW podają wodę grzewczą do 75°C, gdy na zewnątrz jest -15°C albo cieplej.
Jednostki T-CAP M 20, 25 i 30 kW Panasonic kieruje do budynków wielorodzinnych i usługowych. Według producenta w kaskadzie można połączyć do 10 takich jednostek, razem do 300 kW.
Pracujemy w domach i w obiektach niemieszkalnych. Kaskada kilku pomp to dla nas jedno źródło ciepła, a takie układy wykonujemy.
Jak się składa pompę generacji M
Hurtownia sprzedaje generację M jako osobne jednostki. Do jednostki zewnętrznej dobiera się jednostkę wewnętrzną, moduł sterujący albo sam sterownik.
- All in One M: jednostka wewnętrzna z zasobnikiem 120, 185 albo 260 l. Zajmuje zawsze 599 x 602 mm podłogi. Producent zestawia ją z mocami 9, 12 i 16 kW.
- Bi-bloc M: jednostka wewnętrzna bez zasobnika, a zasobnik dobiera się osobno.
- Moduł sterujący WH-CME8L: dla jednostek 20, 25 i 30 kW.
- Grzałka elektryczna w jednostce wewnętrznej: 3 albo 6 kW w wersjach 230 V, 9 kW w wersjach 400 V.
- Sterowanie przez aplikację Panasonic Comfort Cloud, w zestawie z jednostką T-CAP M.
Zasobnik 120 l producent przeznacza do domów o mniejszym zużyciu ciepłej wody, a 260 l do domów o większym. Jednostka All in One 400 V z zasobnikiem 185 l ma 1642 mm wysokości i waży 89 kg.
Parametry jednostek T-CAP M
| Moc z nazwy | Zasilanie w katalogu | Moc przy -7°C, woda 35°C | Moc przy -20°C, woda 35°C | Moc przy -20°C, woda 55°C | Pracuje do | Moc akustyczna |
|---|---|---|---|---|---|---|
| 9 kW | 230 V i 400 V | 9,0 kW | 8,2 kW | 7,6 kW | -28°C | 52 dB(A) |
| 12 kW | 230 V i 400 V | 12,0 kW | 11,2 kW | 10,8 kW | -28°C | 53 dB(A) |
| 16 kW | 400 V | 16,0 kW | 14,2 kW | 14,2 kW | -28°C | 57 dB(A) |
| 20 kW | 400 V | 20,0 kW | brak w tabeli doboru | brak w tabeli doboru | -25°C | 56 dB(A) |
| 25 kW | 400 V | 25,0 kW | brak w tabeli doboru | brak w tabeli doboru | -25°C | 59 dB(A) |
| 30 kW | 400 V | 30,0 kW | brak w tabeli doboru | brak w tabeli doboru | -25°C | 61 dB(A) |
Moc przy -7°C, zakres pracy i moc akustyczną w trybie ogrzewania podają strony modeli Panasonic. Moc przy -20°C pochodzi z tabeli doboru Panasonic i dotyczy samej pompy, bez grzałki.
Jednostka 16 kW daje przy -20°C tę samą moc 14,2 kW przy wodzie 35°C i 55°C. Według opisu serii jednostki T-CAP M utrzymują moc z nazwy do -15°C przy wodzie 55°C.
- Jednostki 9-16 kW: 1520 x 1200 x 430 mm. Masa 161 kg przy 9 i 12 kW, 165 kg przy 16 kW.
- Jednostki 20-30 kW: 1645 x 1500 x 460 mm, 240 kg, woda grzewcza od 20 do 75°C.
- Klasa energetyczna ogrzewania: dla 9-16 kW A+++ przy wodzie 35°C i A++ przy 55°C. Dla 20-30 kW A++ przy obu temperaturach.
- Ilość czynnika R290: 1,78 kg przy 9 i 12 kW, 1,77 kg przy 16 kW, 3,0 kg przy 20-30 kW.
W katalogu są też jednostki zewnętrzne Aquarea M 9, 12 i 16 kW o symbolach WH-WDG. Ich stron modeli nie znaleźliśmy na witrynie Panasonic, więc parametry podajemy przy wycenie.
Jak dobieramy moc pompy Aquarea M
Moc dobieramy z obliczeń, bez zapasu „na wszelki wypadek”. Obliczenia opieramy na zużyciu paliwa i na świadectwie energetycznym, jeśli dom je ma.
W domu jednorodzinnym w okolicach Warszawy liczy się moc przy -20°C na zewnątrz, bo tyle przyjmuje norma PN-EN 12831. Dla jednostek 9-16 kW tę moc podaje tabela wyżej.
Gdy budynek potrzebuje więcej mocy, niż daje jedna jednostka, łączymy kilka w kaskadę. Wtedy liczy się też moc w mrozie każdej jednostki, nie tylko suma mocy z nazw.
W istniejącym domu przed montażem płuczemy starą instalację i wymagamy głowic termostatycznych na grzejnikach.
Wszystkie pozycje generacji M w katalogu
Karta każdej jednostki ma jej parametry i formularz zapytania o cenę.
Jednostki zewnętrzne T-CAP M (8)
- WH-WXG09ME5 - 9 kW, 230 V
- WH-WXG09ME8 - 9 kW, 400 V
- WH-WXG12ME5 - 12 kW, 230 V
- WH-WXG12ME8 - 12 kW, 400 V
- WH-WXG16ME8 - 16 kW, 400 V
- WH-WXG20ME8 - 20 kW, 400 V
- WH-WXG25ME8 - 25 kW, 400 V
- WH-WXG30ME8 - 30 kW, 400 V
Jednostki zewnętrzne Aquarea M (5)
- WH-WDG09ME8 - 9 kW, 400 V
- WH-WDG12ME5 - 12 kW, 230 V
- WH-WDG12ME8 - 12 kW, 400 V
- WH-WDG16ME5 - 16 kW, 230 V
- WH-WDG16ME8 - 16 kW, 400 V
Jednostki wewnętrzne All in One M (6)
- WH-ADC0316M9E81 - zasobnik 120 l, 400 V
- WH-ADC0316M9E82 - zasobnik 185 l, 400 V
- WH-ADC0316M9E83 - zasobnik 260 l, 400 V
- WH-ADC0916M3E51 - zasobnik 120 l, 230 V
- WH-ADC0916M3E52 - zasobnik 185 l, 230 V
- WH-ADC0916M6E53 - zasobnik 260 l, 230 V
Jednostki wewnętrzne Bi-bloc M (3)
Montaż i serwis Aquarea M

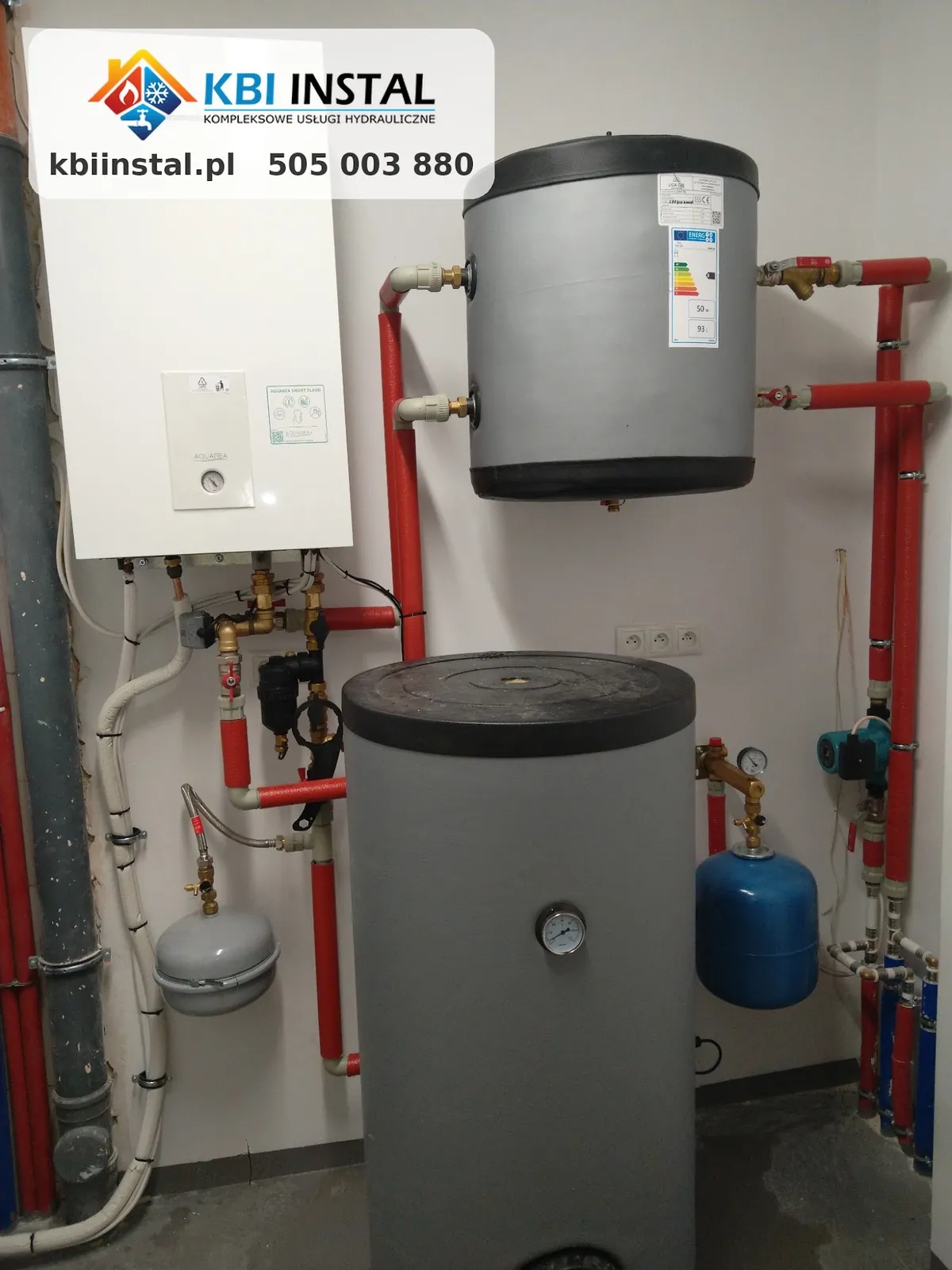

Jako akredytowany instalator Panasonic sami uruchamiamy pompy Aquarea M i prowadzimy ich serwis gwarancyjny. Pracujemy w Wieliszewie, Legionowie, Warszawie i okolicach.
Pytania o Aquarea M
Dlaczego generację M kupuje się jako osobne jednostki?
Jedna jednostka zewnętrzna pracuje z różnymi częściami w domu: All in One, Bi-bloc, modułem sterującym albo samym sterownikiem. Wybór zależy od tego, czy potrzebny jest zasobnik ciepłej wody i ile miejsca jest w kotłowni.
Czy w generacji M do domu idą rury z czynnikiem?
Nie, obieg czynnika R290 jest hermetycznie zamknięty w jednostce zewnętrznej. Z domem łączą ją rury z wodą grzewczą.
Ile pomp T-CAP M można połączyć w kaskadę?
Według Panasonic do 10 jednostek 20, 25 albo 30 kW, razem do 300 kW. Kaskada kilku pomp to dla nas jedno źródło ciepła.
Czy Aquarea M nadaje się do domu z grzejnikami?
Jednostki T-CAP M 9, 12 i 16 kW podają wodę do 75°C, gdy na zewnątrz jest -15°C albo cieplej. Im cieplejszej wody potrzebują grzejniki, tym więcej prądu zużywa pompa. Przed montażem sprawdzamy, czy obecne grzejniki wystarczą.
Ile kosztuje pompa Aquarea M z montażem?
Cennika nie publikujemy. Koszt zależy od mocy, wersji zestawu i zakresu prac w kotłowni. Wycenę przygotowujemy indywidualnie po rozmowie o domu.
KBI INSTAL
Pompa Aquarea M do domu albo budynku
Podaj rodzaj budynku, jego powierzchnię i rodzaj ogrzewania. Gdy masz projekt instalacji, dołącz go do zapytania. Wycenę przygotujemy indywidualnie.
